Littelfuse高精度TMR角度傳感器

Littelfuse推出兩款基于TMR的新型磁角度傳感器 LF53466 和 LF53464 ，可以在惡劣環境中以最小的熱漂移提供高精度的0-360°角測量。兩款傳感器均采用隧道磁阻（TMR）技術，雙推挽式惠斯通電橋配置，各有四個高靈敏度傳感元件，可沿X軸和Y軸進行精確的角度檢測。這些傳感器具有卓越的熱穩定性、廣泛的電源電壓兼容性和更高的測量精度，是霍爾效應器件的有力替代選項。

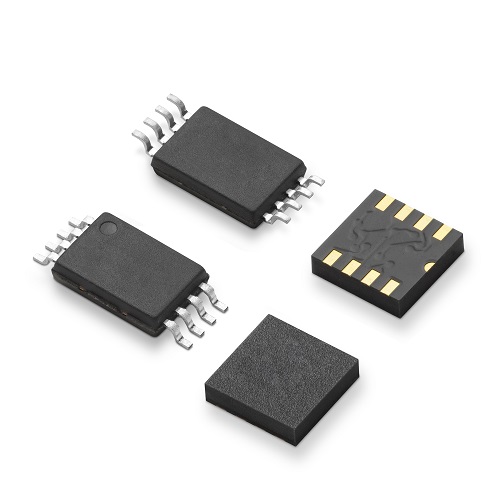

LF53466采用標準TSSOP8封裝，提供精密角度感應，在200-800 Gs磁場范圍內誤差小于0.8°。該產品非常適合機械焊點堅固且易于檢查的工業和汽車應用，例如方向盤角度傳感器、踏板位置傳感器和非接觸式電位器。

LF53464采用緊湊型LGA8L封裝，可在0.6°以下實現更大的精度角誤差，并且具有更大的感應距離，因此可以兼容體積更小、成本更低的磁鐵。同時也非常適合空間有限的應用，如旋轉編碼器、旋鈕和閥門位置感應，以及消費類設備，包括電動工具和電器。

主要功能與特色

0-360°角度測量 ，帶X-Y軸感應；

TMR技術，可提高磁靈敏度；

低角度誤差：<0.8°（LF53466TMR），<0.6°（LF53464TMR）；

出色的熱漂移補償 ，確保性能穩定；

寬供電電壓范圍 ，可靈活設計系統；

差分輸出，確保穩定的信號完整性；

兩種封裝選擇：TSSOP8（LF53466-08TMR）便于組裝；LGA8L（LF53464-08TMR）適用于小型化設計。

目標市場和應用

工業自動化和機器人 技術：用于工廠設備和智能機械的旋轉位置傳感器、絕對角度檢測以及機械臂或縱桿控制；

機動和非公路車輛：電動自行車、2/3 輪車以及建筑或越野電動汽車的轉向角、踏板位置和電機控制；

消費類和智能設備：電動工具、智能恒溫器和電器 中的緊湊型傳感，包括旋鈕和閥門位置傳感，可提供直觀的用戶界面；

精密控制系統：高分辨率 旋轉編碼器、非接觸式電位器和 角度傳感器，用于電機反饋、閥門驅動和 HMI（人機界面）應用。
