STAUBLI模塊化連接器LITE-S-M-1P

品　　牌：STAUBLI
型　　號：LITE-S-M-1P
技術資料： STAUBLI模塊化連接器EvoTrak系列.pdf
閱讀次數：48

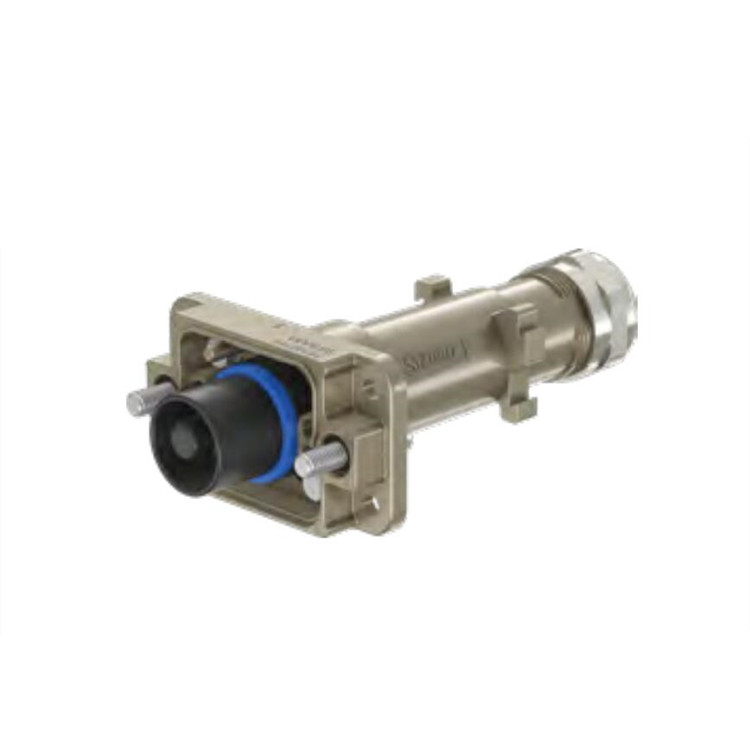

產品介紹

EvoTrak 系列用于鐵道車輛牽引鏈主要功能之間的電氣連接，具有多功能、適應性強的特征。模塊化解決方案有 1 至 4 極可供選擇，結構緊湊、靈活，符合所有現行標準，且通過了鐵道車輛測試。其產品組合便于操作，提供一站式解決方案集合。EvoTrak 系列可滿足不同的市場需求，產品包括適用于于高功率應用的 EvoTrak MPC （原名 MPC），以及專為中等功率應用設計的新型金屬外殼連接器EvoTrak lite，這種模塊化連接器可以滿足您的需求。集成MULTILAM表帶觸指技術保證了較長的使用壽命，這得益于在苛刻環境下依然保持低接觸電阻和高可靠性。我們的服務遍布全球，為客戶的特定需求提供本地支持——可滿足不同環境和區域下特定技術條件的結構緊湊型模塊化解決方案。EvoTrak lite是一種緊湊而靈活的模塊化連接器解決方案，適用于整個牽引鏈上的安裝應用

性能特點

多功能、適應性強

1 至 4 極可供選擇

結構緊湊、靈活

符合所有現行標準

通過鐵道車輛測試

便于操作,滿足不同的市場需求

中等功率應用，金屬外殼

較長的使用壽命

低接觸電阻、高可靠性

選型指南

74100114：LITE-S-M-1P；EvoTrak lite 1 極直型插拔側公頭

74101113：LITE-S-F-1P；EvoTrak lite 1 極直型固定側母頭

74100213：LITE-X-F-1P；EvoTrak lite 1 極面板插座側母頭

74100314：LITE-B-M-1P；EvoTrak lite 90度插拔側公頭

74101313：LITE-B-F-1P；EvoTrak lite 90度固定側母頭

可選功能與配件

Ø 10 mm 插芯

M25 電纜格蘭頭嵌件 - IP66/67

IP2X 保護頭、編碼插針、屏蔽

扭矩扳手批頭，用于電纜格蘭頭緊固

拆除工具，用于拆卸插芯

推桿，用于拆卸插芯

90度插芯安裝和拆卸工具

90度插芯拆卸工具的導向部件

技術參數

產地	瑞士
訂購號	74100114
極數	1 極
Max額定電流/溫升	330 A (300 A/50 k)
額定電壓	達到 1500 V
測試電壓	耐受電壓有效值 (r.m.s) 4.6 kV
電纜截面積	10 至 70 mm²
已插合防護等級	IEC 60529 IP66/IP67
未插合防護等級	IEC 60529 IP2X觸摸保護（Max 1000 V）
電氣間隙和爬電距離	EN 50124-1
過壓類別	IEC 62497-1
污染等級	OV3 – PD3
防火 – EN 45545-2	HL3 R22/R23
接線類型	壓接和螺紋安裝
抗沖擊性和抗振性 – EN 61373	類型 2 = 轉向架安裝
插拔次數	500
絕緣件材料	尼龍 (UL 94V0)
插芯材料	銅（銀）
螺栓材料	不銹鋼
金屬部分材料	鋅合金
工作溫度	-40 至 +120 ℃
環境溫度	-50 至 +70 ℃
鹽霧試驗 – IEC 62847	500 小時

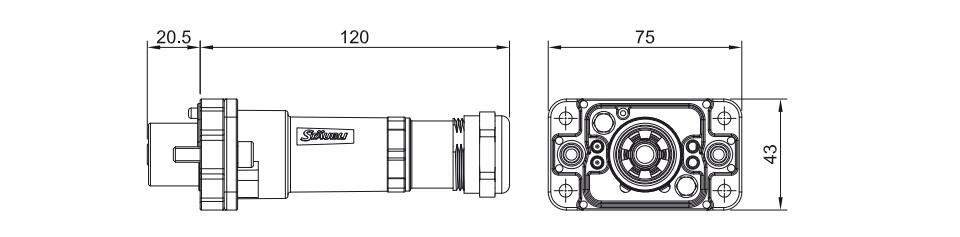

產品尺寸

產品應用

用于鐵道車輛牽引鏈
