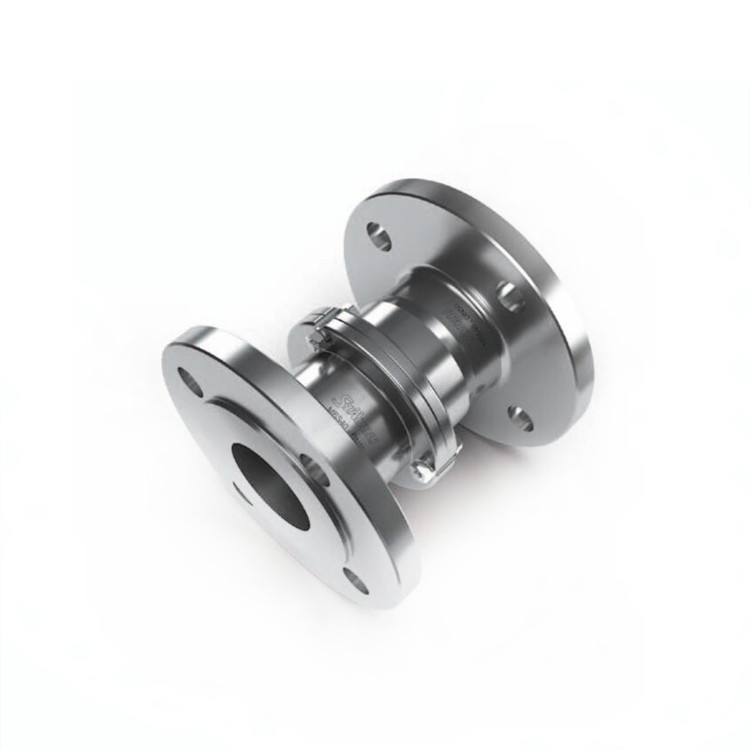

STAUBLI拉斷閥MBS35-DN50.108.108.IC8.JE.100

品　　牌：STAUBLI
型　　號：MBS35-DN50.108.108.IC8.JE.100
技術資料： STAUBLI拉斷閥MBS系列.pdf
閱讀次數：36

產品介紹

MBS拉斷閥是海事環境中浮管應用而特殊開發設計的產品。該結構設計可抵抗軟管纏繞時引發的較大的側向力。該產品采用致斷銷斷開技術，在到達預設定的拉力下斷開管路。拉斷閥的兩端都配有止逆閥，可以在管路斷開的時候關閉管路，防止流體泄漏污染環境。

性能特點

當側向力作用在拉斷閥產品上時，具有較高的穩定性

通過致斷銷控制斷開

僅受軸向拉力時斷開

適用于卷管

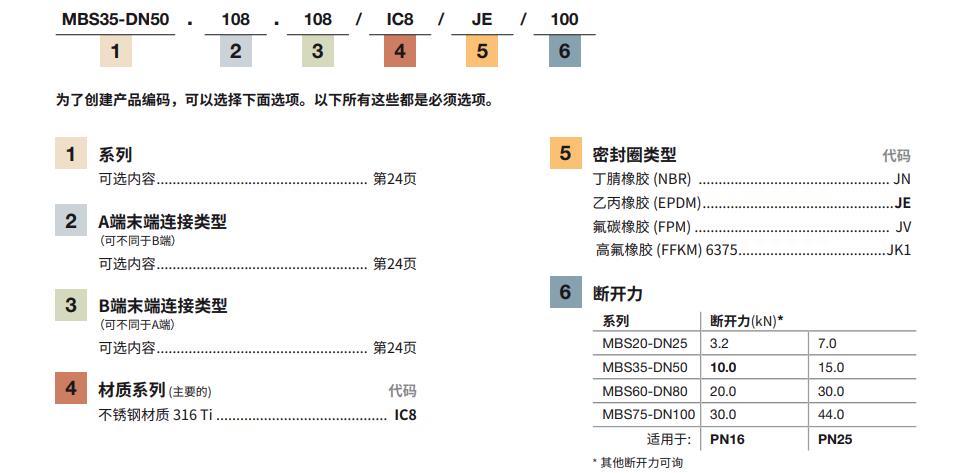

選型指南

DN 50 (1" )軟管可選MBS20-DN25

DN 50 (2" )軟管可選MBS35-DN50

DN 80 (3" )軟管可選MBS60-DN80

DN 100 (4" )軟管可選MBS75-DN100

技術參數

產地	瑞士
產品類型	母螺紋
材質	不銹鋼 316 Ti
連接	BSP 2"
密封圈	乙丙橡膠 (EPDM)
螺紋	BSP或NPT
固定法蘭	EN 1092-1, ASME B16.5
流通介質	大多數類型的流體（液體和氣體）
管路公稱直徑	DN 50
等效流通直徑	35 mm
Max工作壓力PS	25 bar；636 psi
工作溫度TS	-40 至 150 ℃
截止閥	雙閥
斷開力	10.0 kN
ØD	108 mm
L1	123.5 mm
L2	86.5 mm
對邊距	70 mm
重量	3 kg

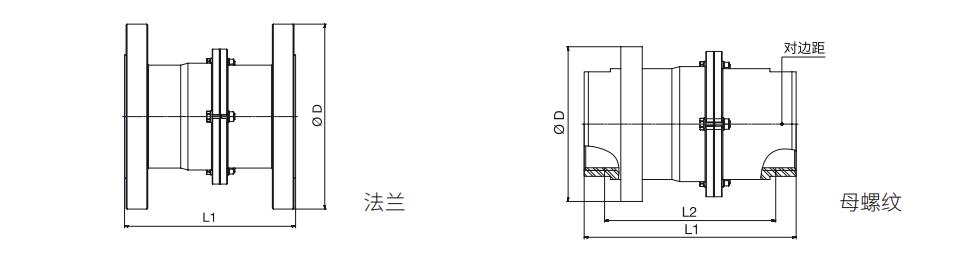

產品尺寸

產品應用

軟管流體裝卸工藝、充裝站、加注工藝、移動儲罐系統、船舶之間的流體輸送、船舶到鉆機之間的流體輸送、船舶到岸的流體輸送、燃料加注、油輪裝卸
