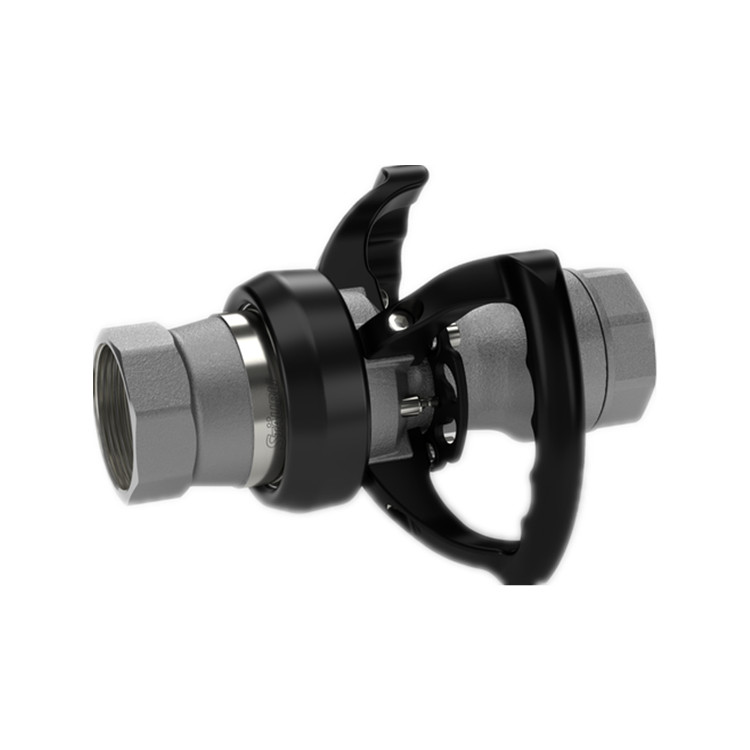

STAUBLI快速接頭TTX20-DN25-L1-JN

品　　牌：STAUBLI
型　　號：TTX20-DN25-L1-JN
技術資料： STAUBLI快速接頭TTX系列.pdf
閱讀次數：53

產品介紹

該系列基于 STANAG 3756標準的干式接頭具大流量，無滴漏技術和圓盤閥設計，確保在連接和斷開期間長久密封。模塊化設計可實現快速的維護，符合人體工程學的設計確保接頭的易于操作性。史陶比爾的大流量連接器為各種工業和流體介質提供高防護性。

性能特點

確保操作人員和安裝保障

即使在帶壓條件下，亦可簡化連接操作

大流量節省流體傳輸時間，提高能源效率

模塊化設計，確保集成系統

維護簡便，減少停機時間

ADR/RID 認證

高質量材質，堅固耐用

無滴漏技術

符合人體工學設計

防撞保護環

多種選項可供選擇

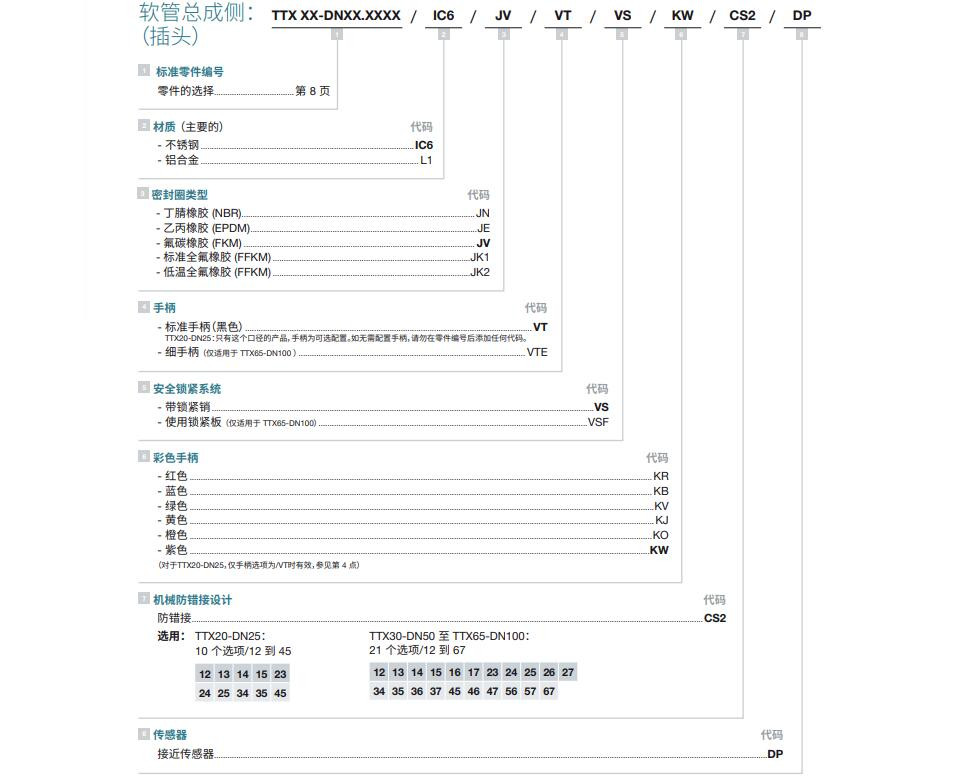

選型指南

TTX20-DN25 用于 DN 25 (1") 軟管

TTX30- DN50 用于 DN 50 (2") 軟管

TTX45-DN65 用于 DN 65 (2 ½") 軟管

TTX60-DN80 用于 DN 80 (3") 軟管

TTX65-DN100 用于 DN 100 (4") 軟管

可選功能與配件

防護鎖緊裝置

接近傳感器

機械防錯接設計

彩色手柄

拆卸工具

技術參數

產地	瑞士
軟管公稱直徑	DN 25
等效流道直徑	20 mm
接口直徑	56 mm
Max允許壓力	16 bar
工作溫度	-15 至 +80 ℃
主體材質	鋁材質
保護環材質	氟碳
手柄材質	鍛造鋁
密封圈	丁腈橡膠 (NBR)
螺紋連接	內螺紋 BSP 或 NPT
螺紋墊圈 BSP	聚氨酯（PUR）
法蘭連接	EN 1092-1 或 ASME B16.5

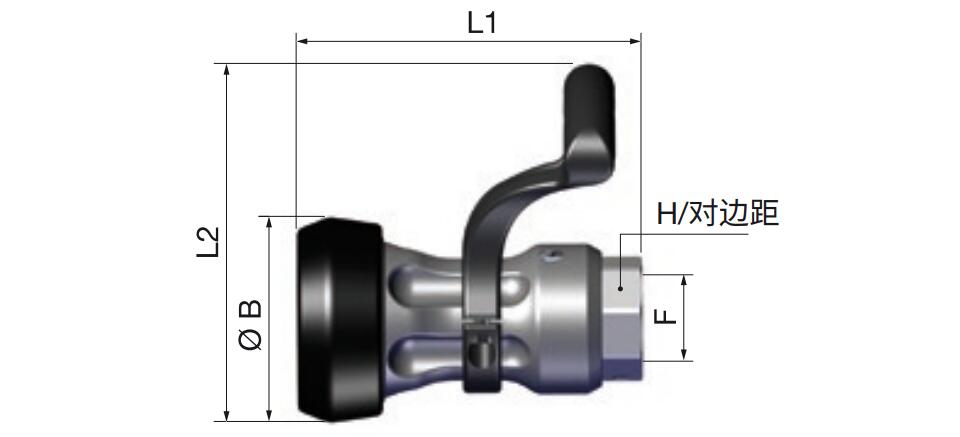

產品尺寸

產品應用

貨車、蓄水池、槽罐、槽罐車、軌道車、船舶的裝載和卸載、流體的傳輸和分配系統、油和氣、離岸應用、加注和排放罐、測試臺的主能源供應
