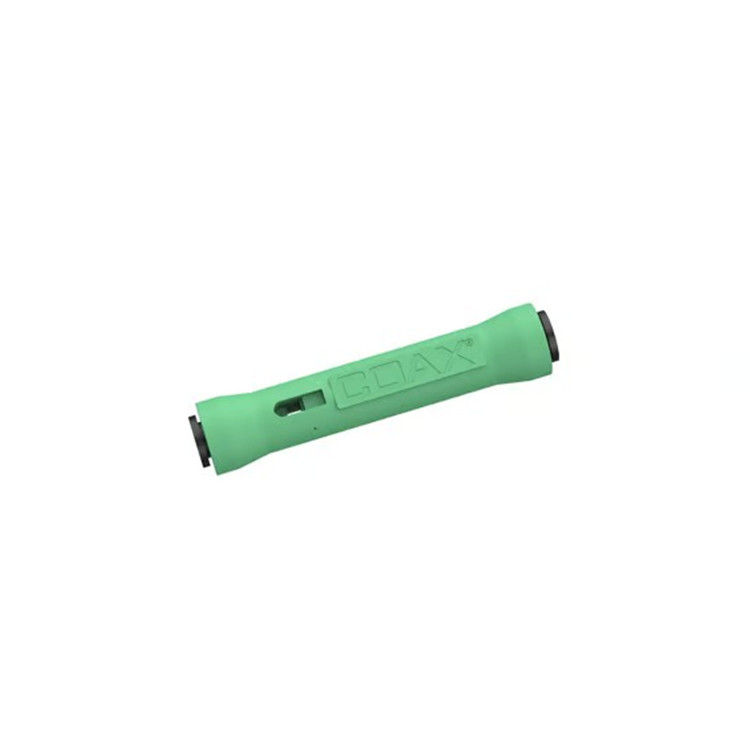

PIAB真空發生器0122022

品　　牌：PIAB
型　　號：0122022
技術資料： PIAB真空發生器piINLINE MICRO Ti系列.pdf
閱讀次數：13

產品介紹

piINLINE 系列采用COAX 技術的微型輕量化內聯式噴射器，可直接安裝在軟管上，緊鄰吸盤（或吸附點）。相比同尺寸競品單級直通式噴射器，Piab piINLINE 系列可實現至少40 至 50 %的能耗降低，性能顯著提升。此類直通式真空發生器廣泛應用于電子/半導體貼片生產、專用包裝設備、注塑自動化以及金屬成型設備（彎曲、沖壓、激光切割）的裝卸工序。

性能特點

COAX卡式技術

在能耗方面具備高真空流量能力

采用低重量直通式設計，配備推入式接頭

可快速便捷地直接安裝在軟管上

選型指南

硅鈦（Si/Ti）卡式在87 psi壓力下提供額外真空流量

雙卡式（Bi）適用于低壓環境下的高性能需求

鈦硅（Ti/Xi）卡式在58/72.5 psi壓力下滿足高流量與深真空要求

0122022 pilNLINE 真空發生器 MICRO Ti，6-6 mm

0122880 pilNLINE 真空發生器 MICRO Bi，4-4 mm

0122881 pilNLINE 真空發生器 MICRO Xi，4-4 mm

0122882 pilNLINE 真空發生器 MICRO Si，6-6 mm

0122883 pilNLINE真空發生器 MICRO Bi，6-6mm

0122884 pilNLINE真空發生器 MICRO Xi，6-6mm

可選功能與配件

0123093卡扣式 piINLINE 5x MICRO 安裝支架

技術參數

產地	瑞典
材料	銅鋅合金、丁腈橡膠（NBR）、聚酰胺（PA）、不銹鋼（SS）、熱塑性彈性體（TPE）
溫度范圍	-10 至 80 ℃；14 至 176 ℉
Min重量	9.8 g；0.35 盎司
噪音水平	74 至 85 dBA
Max進料壓力	0.7 MPa；101.53 psi
頂出器規格	Ti05-2
進料壓力	0.6 MPa
空氣消耗量	0.37 Nl/s
Max真空度	79 kPa
環境溫度	20 ± 3 ℃；68 ± 5.5 ℉
標準大氣壓	101.3 ± 1.0 kPa；29.9 ± 0.3 inHg
壓縮空氣質量	符合DIN ISO 8573-1 4級標準
進氣壓力公差	± 0.02 MPa；± 2.9 psi
真空流量/抽空時間精度	± 10 %

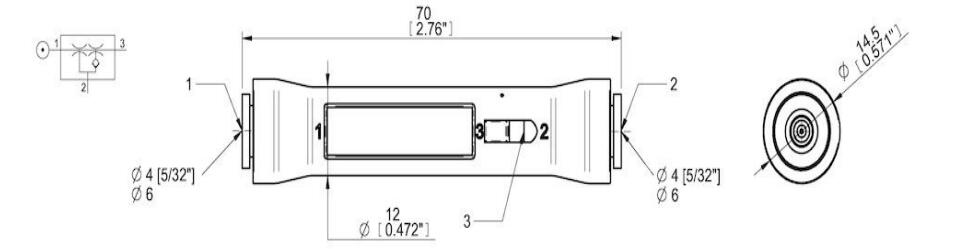

產品尺寸

產品應用

汽車行業（塑料部件拆卸）、包裝行業（紙箱/紙盒成型、紙箱/紙盒開合、產品與容器貼標）、塑料制品（塑料部件拆卸）
