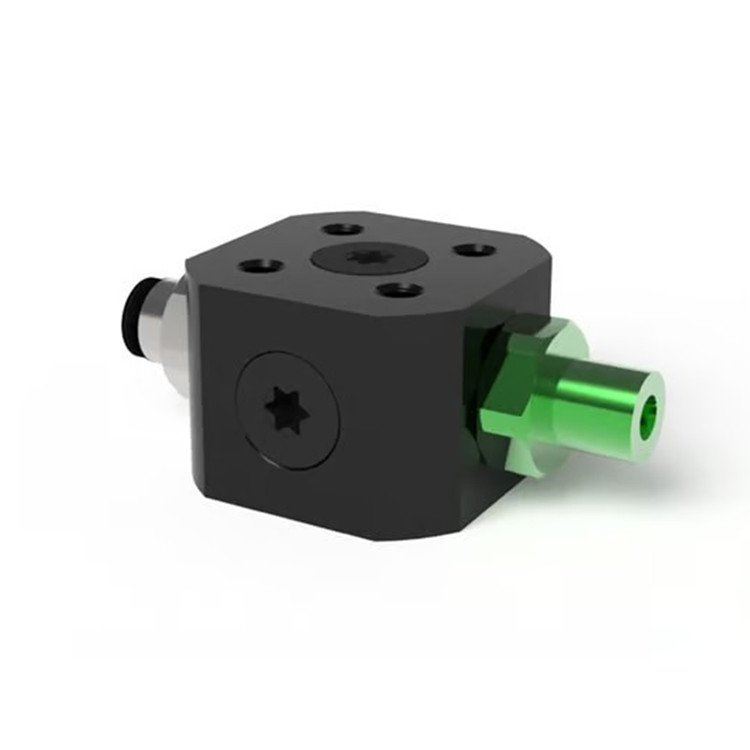

PIAB接頭0200344

品　　牌：PIAB
型　　號：0200344
技術資料： PIAB接頭COAX in piGRIP Xi系列.pdf
閱讀次數：12

產品介紹

分散式噴射器意味著每個吸盤由獨立真空源供能，區別于中央系統中單個噴射器服務所有吸盤的模式。Piab系統確保平穩的產品處理，并具備節能效果（COAX技術），即使在高速循環中亦然。該系統不受真空流量限制，并去除因尺寸計算錯誤導致的虛假真空信號。分散式吸盤是區域劃分靈活的解決方案，且故障排查與維護便捷。所有Piab真空吸盤均符合REACH、RoHS及相關CE指令要求，適用于吸盤的多種接頭。

性能特點

基于COAX技術的分散式真空單元

響應迅速，能效高

系統尺寸設計簡便——出錯風險低

可選配多種兩級COAX MICRO濾芯

適用于高真空流量需求

適用于額外容量/污垢容忍度要求

選型指南

0200344 COAX in piGRIPR Xi

0200345 COAX in piGRIPR Si

0200346 COAX in piGRIPR Ti

0201096 COAX in piGRIPR Bi

可選功能與配件

0106927 M8 16毫米

0106949 M8 27毫米，型材套件

0108488 M6 22毫米螺釘，型材套件

0106915 4x M4螺釘頂蓋，5x G1/8"插頭，嵌入式安裝

技術參數

產地	瑞典
材料	鋁、銅鋅合金、丁腈橡膠（NBR）、聚酰胺（PA）
溫度范圍	-10 至 80 ℃；14 至 176 ℉
Min重量	45 g；1.59 盎司
噪音水平	55 至 61 dBA
Max進料壓力	0.7 MPa；101.53 psi
頂出器規格	Xi2.5-2
進料壓力	0.5 MPa
空氣消耗量	0.13 Nl/s
Max真空度	91 kPa
環境溫度	20 ± 3 ℃；68 ± 5.5 ℉
標準大氣壓	101.3 ± 1.0 kPa；29.9 ± 0.3 inHg
壓縮空氣質量	符合DIN ISO 8573-1 4級標準
進氣壓力公差	± 0.02 MPa；± 2.9 psi
真空流量/抽空時間精度	± 10 %

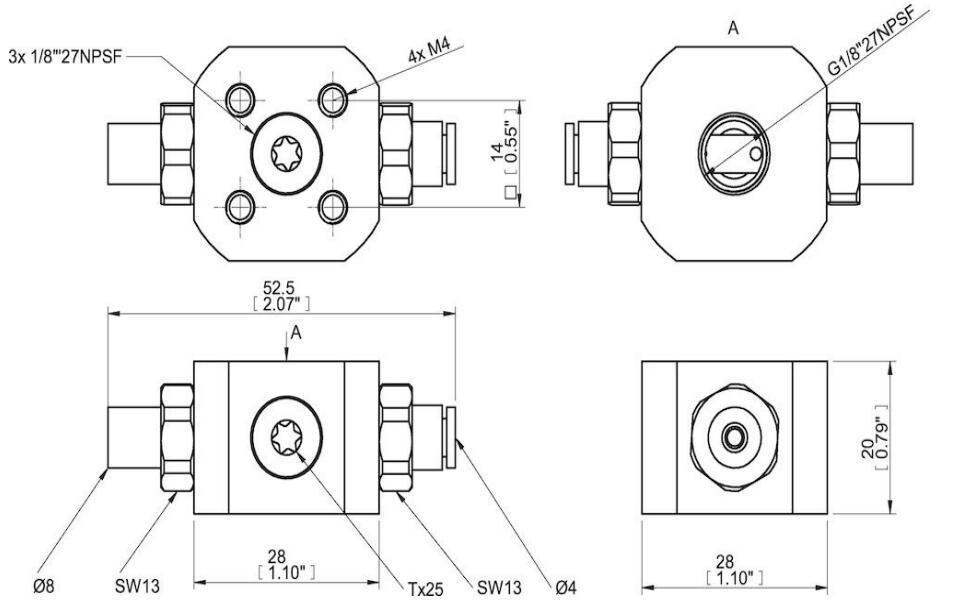

產品尺寸

產品應用

金屬增材制造、化工制造、汽車制造、電池制造、食品飲料、物流與倉儲、包裝行業、塑料制品、自動化
