PIAB吸盤0101884

品　　牌：PIAB
型　　號：0101884
技術資料： PIAB吸盤B110系列.pdf
閱讀次數：7

產品介紹

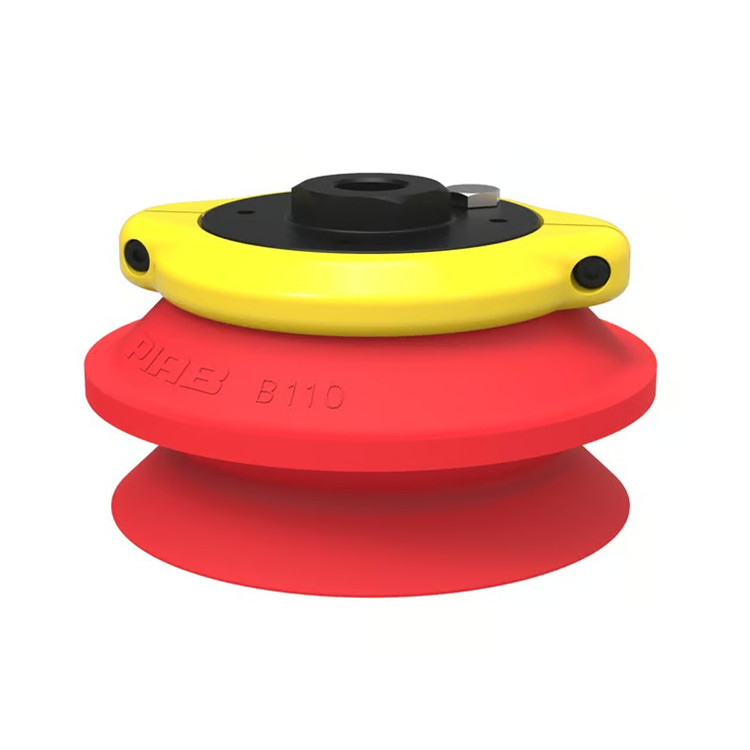

B110型吸盤硅膠材質，G3/8"內螺紋，帶網狀過濾器的夾緊環。單個起重裝置內多個短波紋吸盤可處理高度差異和形狀各異的物體。波紋結構還能提供輕微的提升運動，用于分離薄型物品。采用硅膠、導電硅膠、氯丁橡膠、HNBR及丁腈-PVC材質。

性能特點

適用于高度調節

單個起重裝置內多個短波紋管可處理具有高度差異和不同形狀的物體

起升運動可用于分離小型薄型物體

當起升力與物體表面平行時，僅應搬運輕質物體，以確保良好的精度和平穩的起升運動

選型指南

0101884 吸盤 B110 硅膠材質，G3/8" 內螺紋，帶網狀過濾器的夾緊環

0101886 吸盤 B110 硅膠材質，G1/2" 內螺紋，帶網狀過濾器的夾緊環

0101885 吸盤 B110 硅膠材質，3/8" NPSF 內螺紋，帶網狀過濾器的夾緊環

3150108S 吸盤 B110 硅膠材質

0101890 吸盤 B110 丁腈-PVC 材質，G3/8" 內螺紋，帶網狀過濾器的夾緊環

0101892 吸盤 B110 丁腈-PVC材質，G1/2"內螺紋，帶網狀過濾器的夾緊環

0101891 吸盤 B110 丁腈-PVC材質，3/8" NPSF內螺紋，帶網狀過濾器的夾緊環

3150108P 吸盤 B110 丁腈-PVC材質

0108178 吸盤 B110 HNBR，G3/8"內螺紋，帶網狀過濾器的夾緊環

0108180 吸盤 B110 HNBR，G1/2”內螺紋，帶網狀過濾器的夾緊環

0108179 吸盤 B110 HNBR，3/8"NPSF內螺紋，帶網狀過濾器的夾緊環

3150035T 帶墊圈的吸盤 B110 HNBR

3150108T 吸盤 B110 HNBR

3150030P 吸盤 B110 丁腈-PVC材質，G1/2”內螺紋鋁制，帶網狀過濾器

3150030S 吸盤 B110 硅膠材質，G1/2"內螺紋鋁制，帶網狀過濾器

可選功能與配件

0100559 接頭110，3/8" NPSF內螺紋，帶網狀過濾器

0100561 接頭110，G1/2"內螺紋，帶網狀過濾器的卡箍環

3150108P 吸盤B110 丁腈-PVC

3150035T 吸盤 B110 HNBR 帶墊圈

3150108T 吸盤 B110 HNBR

0100557 接頭 110 G3/8" 內螺紋，帶網狀過濾器的卡箍環

3150108S 吸盤 B110 硅膠

技術參數

產地	瑞典
材料	硅膠（SIL）
吸盤型號	B
Min重量	120 g；4.23 盎司
容積	310 cm³；18.92 in³
Max垂直位移	34.6 mm；1.36 in
Min彎曲半徑	60 mm；2.36 in
接頭選項	過濾網
接頭尺寸	3/8"
接頭樣式	內螺紋
接頭類型	G螺紋
Min外徑	118 mm；4.65 in
高度	70.6 mm；2.78 in
外徑（工作狀態）	129 mm；5.079 in
20 kPa；5.91 inHg提升力	137 N；30.8 lbf；0 lbf
60 kPa；17.72 inHg提升力	343 N；77.11 lbf；0 lbf
90 kPa；26.58 inHg提升力	461 N；103.64 lbf；0 lbf
顏色	紅色
溫度范圍	-40 至 200 ℃；-40 至 392 ℉
硬度	50 °肖氏A
材料耐受性
酒精	良
濃縮酸	差
乙醇	不適用
水解	一般
甲醇	不適用
油類	差
氧化性	優
汽油	差
耐磨性	良
耐候性與抗臭氧性	優

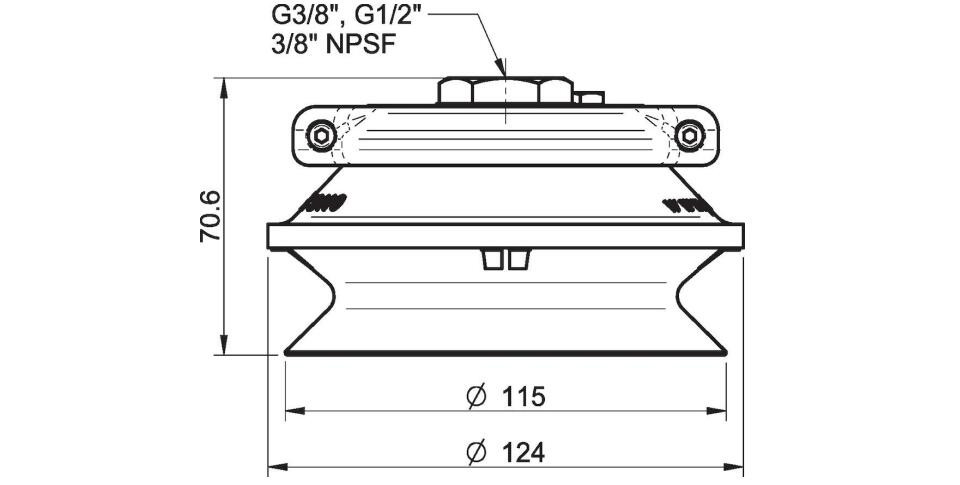

產品尺寸

產品應用

物流、包裝、壓花板、波紋板
