PIAB橢圓形吸盤0109856

品　　牌：PIAB
型　　號：0109856
技術資料： PIAB橢圓形吸盤0109856.pdf
閱讀次數：9

產品介紹

吸盤 OB35x90P 聚氨酯 30/60，帶G3/8"螺紋嵌件及網狀過濾器，適用于真空抓取系統（VGS）。橢圓形吸盤適用于需Max起升力的長條狀物體及表面搬運。適用于不規則表面及需水平補償?shù)膱龊?。本系列橢圓吸盤具備特殊特性，尤其適合金屬板材的搬運作業。

性能特點

適用于水平調節

可處理具有高度差異和不同形狀的物體，例如壓花板或波紋板

通過提升動作分離小型薄型物體

雙重硬度設計兼具強度穩定性與柔軟靈活性

DURAFLEX 材料融合橡膠的彈性與聚氨酯的耐磨特性

DURAFLEX 材料具有無痕特性

選型指南

0108672 吸盤 OB35x90P 聚氨酯 60，黃銅 3/8" NPSF 內螺紋

0108673 吸盤 OB35x9OP 聚氨酯 60，帶網狀過濾器的 G3/8" 螺紋嵌件，適用于真空抓取系統(VGS)

0109856 吸盤 OB35x90P 聚氨酯 30/60，帶G3/8"螺紋嵌件和網狀過濾器，適用于真空抓取系統(VGS)

0109857 吸盤 OB35x90P 聚氨酯 30/60，3/8"NPSF內螺紋

0109912 吸盤 OB35x90P 聚氨酯 60 帶套環，用于真空抓取系統 (VGS)

0109913 吸盤 OB35x90P 聚氨酯 30/60 帶套環，用于真空抓取系統 (VGS)

可選功能與配件

0109912 吸盤 OB35x90P 聚氨酯 60 帶法蘭，適用于真空抓取系統 (VGS)

0107148 螺紋嵌件 G3/8" 外螺紋，帶O型圈和網狀過濾器，適用于真空抓取系統（VGS）

0109913 吸盤 OB35x90P 聚氨酯 30/60 帶法蘭，適用于真空抓取系統（VGS）

技術參數

產地	瑞典
材料	聚氨酯（PU）
吸盤型號	OB
Min重量	55 g；1.94盎司
容積	38 cm³；2.32 in³
Max垂直位移	10.5 mm；0.41英寸
Min曲率半徑	30 mm；1.18英寸
接頭選項	過濾網
接頭尺寸	3/8英寸
接頭樣式	外螺紋
接頭類型	G螺紋
Min外徑	95.6 mm；3.76 in
高度	37.25 mm；1.47 in
長度	95.6 mm；3.76 in
寬度	42.4 mm；1.67 in
20 kPa；5.91 inHg提升力	42 N/9.44 lbf；48 N/10.79 lbf
60 kPa；17.72 inHg提升力	119 N/26.75 lbf；73 N/16.41 lbf
90 kPa；26.58 inHg提升力	174 N/39.12 lbf；100 N/22.48 lbf
顏色	黃色；綠色透明
溫度	10 至 50 ℃；50 至 122 °F
硬度	30°肖氏A；60°肖氏A
測試室溫	20 ± 3 ℃；68 ± 5.5 ℉
標準大氣壓	101.3 ± 1.0 kPa；29.9 ± 0.3 inHg
相對濕度	20 至 70 %
壓縮空氣質量	符合DIN ISO 8573-1 4級標準
材料耐受性
酒精	不適用
濃酸	良
乙醇	良
水解	良
甲醇	差
油脂	優
氧化	差
汽油	良
耐磨性	優
耐候與臭氧	優

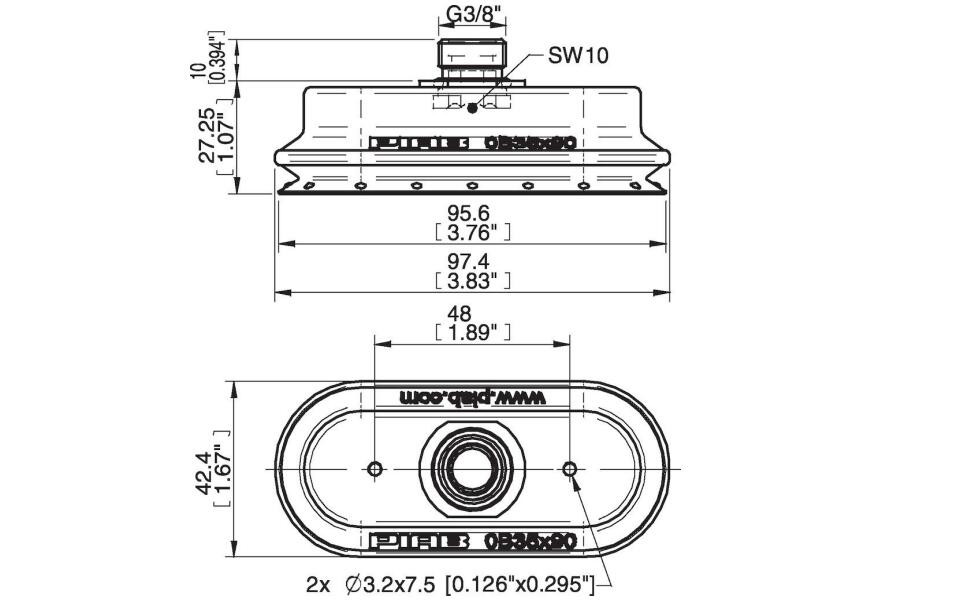

產品尺寸

產品應用

汽車行業（塑料部件拆卸、內外飾件組裝）、包裝行業（箱體與容器、卡紙/蓋板供料與分揀、紙箱成型、紙箱開合、機器人拾取放置與包裝、旋轉紙箱供料、滑片供料、托盤成型、托盤卸載與裝載）、塑料行業（塑料部件拆卸）
